NL型內齒形彈性聯軸器

N型內齒形彈性聯軸器簡介：

該產品適用于軸間及撓性傳動，允許較大的軸向徑向位移，軸角位移，具有結構簡單，拆裝容易，維修方便，壽命長，噪音低，成本少，各傳動功率損失小等特點。

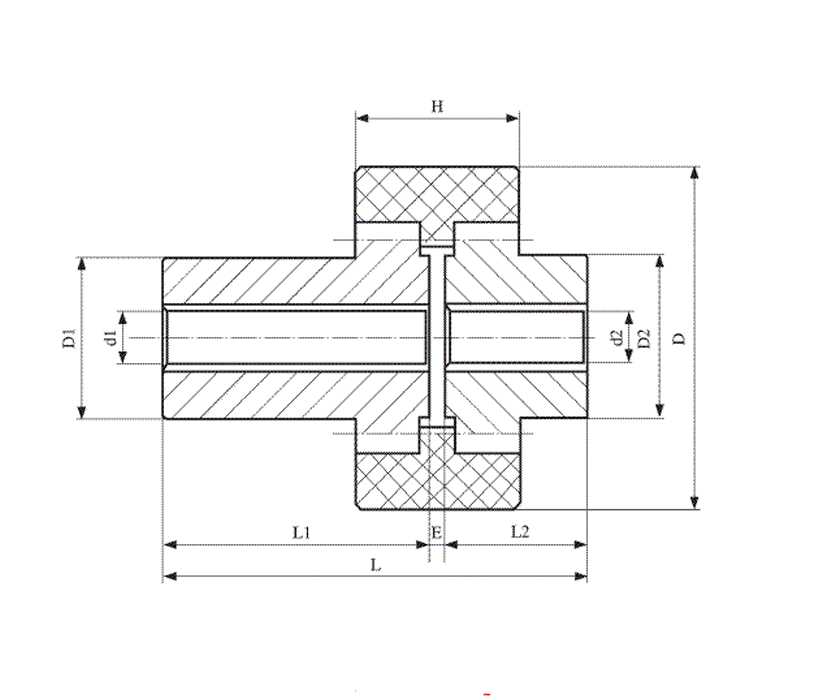

N型內齒形彈性聯軸器外形圖：

用戶定貨時請注明軸型式及鍵槽類型：

例如：NL4內齒彈性聯軸器(鍵槽按GB3852-83標準)

主動軸Y型軸孔A型鍵槽：d1=38 L1=80

從動軸Y型軸孔A型鍵槽：d2=30 L21=50

NL4=YZ28×62/YA35×82

型號	公稱扭矩(N.m)	許用轉速(min)	主要尺寸							最大尺寸偏差
			軸孔直徑(d1 d2)	軸孔長度(L1 L2)	L	D	D1 D2	E	H	軸向mm	徑向mm	角度
NL2	100	6000	12-22	20-45	按用戶 要求	52	36	4	40	2	±0.4	1°
NL3	160	6000	20-28	20-60		66	33	4	46	2	±0.4	1°
NL4	250	6000	28-38	25-80		83	58	4	48	2	±0.4	1°
NL5	315	5000	32-42	30-110		93	68	4	50	3	±0.4	2°
NL6	400	5000	40-48	40-110		100	68	4	52	3	±0.4	2°
NL7	630	3600	45-55	45-110		115	80	4	60	3	±0.6	2°
NL8	1250	3600	48-65	50-140		140	96	4	72	3	±0.6	2°
NL9	2000	2000	60-80	60-170		175	124	6	93	4	±0.7	2°
NL10-	3150	1800	70-100	70-210		220	157	8	100	4	±0.7	2°
