YB1型葉片泵

YB1型葉片泵簡介：YB1型葉片泵是中壓雙作用定量泵，適用于金屬切削機床及其它機械的中、低壓系統中。該泵一般為正轉，根據需要可安裝成反轉。

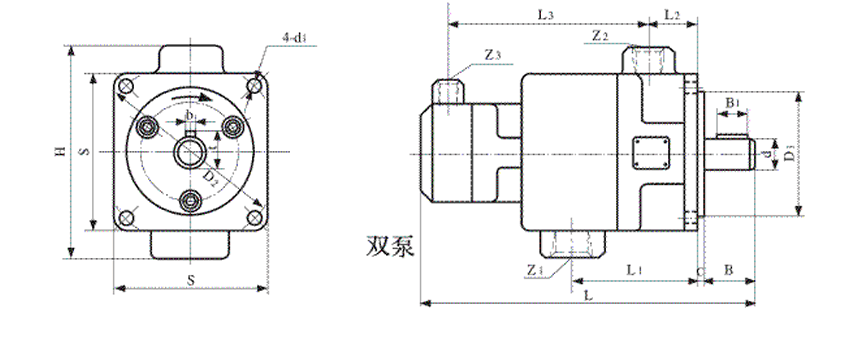

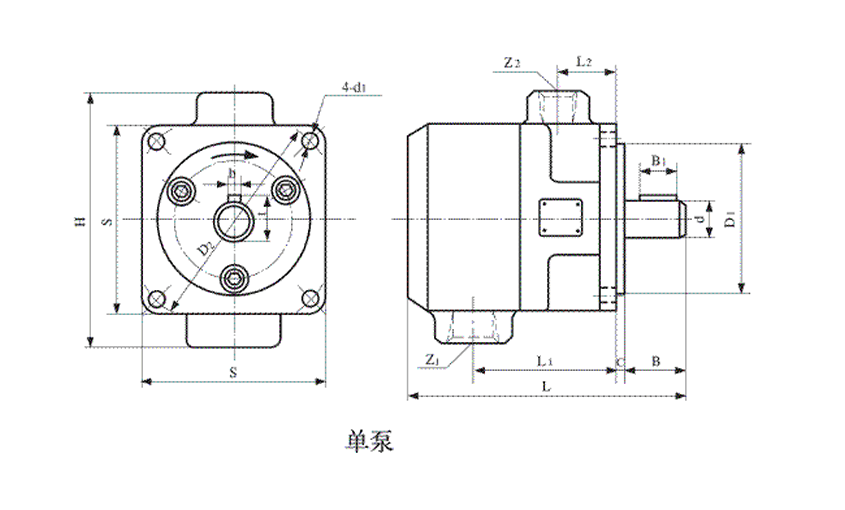

YB1型葉片泵外形圖：

雙泵由二單泵組成，各單泵仍保持其排量。驅動功率為二單泵之和，壓力及轉速與單泵相同。

YB1型葉片泵技術參數：

型號	排量 ml/r	壓力 Pa	轉速 min	容積效率 ηv%	驅動功率 w	重量 g
YB1-2.5	2.5	6.3	1450	≤68	0.9	5
YB1-4	4			≤85	1.1
YB1-6.3	6.3			≤88	1.5
YB1-10	10			≤88	2.3
YB1-16	16		960	≤88	2.3	9
YB1-20	20			≤90	3
YB1-25	25			≤90	3.3
YB1-32	32			≤90	4.2	16
YB1-40	40			≤92	5
YB1-50	50			≤92	6.2
YB1-63	63			≤92	7.7	22
YB1-80	80			≤92	9.8
YB1-100	100			≤92	12.3

YB1型葉片泵技術規格：

型號	L	L1	L2	L3	B	B2	H	S	D1(dc)	D2	d(d)	d1	C	t	b	Z1	Z2	Z3
YB1-2.5、4、6.3、10	151	80	36		36	16	124	90	a75	a100	a15	a9	5	17	5	Z3/8"	Z21/4"
YB1-16、20、25	186	98	38		45	20	145	110	a90	a128	a20	a11		21.9	5	Z2"	Z3/4"
YB1-32、40、50	210	110	45		50	25	170	130	a90	a150	a25	a13		28	8	Z2"	Z2"
YB1-63、80、100	225	118	49.5		50	30	200	150	a90	a175	a30	a13		33	8	Z21/4"	Z2"
YB1-2.5～10/2.5～10	221	96.5	36	121	36	20	110	90	a75	a100	a15	a9		17	5	Z3/4"	Z21/4"	Z1/4"
YB1-16～25/2.5～10	255	106	38	144	45	20	145	110	a90	a128	a20	a11		22	5	Z2"	Z3/4"	Z1/4"
YB1-32～50/2.5～10	295	140	45	165	50	25	175	130	a90	a150	a25	a13		28	8	Z21/4"	Z2"	Z1/4"
YB1-63～100/2.5～10	303.5	150.5	49.5	176	50	30	200	150	a90	a175	a30	a13		33	8	Z21/2"	Z2"	Z1/4"
YB1-16～25/16～25	276	122	38	126	45	20	147	110	a90	a128	a20	a11		21.9	5	Z2"	Z3/4"	Z3/4"
YB1-32～50/16～25	305	119.5	44	183.3	50	30	175	130	a90	a150	a25	a13		28	8	Z21/4"	Z2"	Z3/4"
YB1-63～100/16～25	318	128	49.5	194	50	30	212	150	a90	a175	a30	a13		33	8	Z21/2	Z2"	Z3/4"
YB1-32～50/32～50	316	139.5	44	191	50	30	175	130	a90	a150	a20	a13		28	8	Z21/4"	Z2"	Z2"
YB1-63～100/32～50	337	128.3	49	207.3	50	30	215	150	a90	a175	a25	a13		33	8	Z2"	Z2"	Z2"
YB1-63～100/63～100	348	158	49	218	50	30	205	150	a90	a175	a30	a13		33	8	Z2"	Z2"	Z2"
