WBZ系列臥式油泵裝置(JB/ZQ4590-86)

WBZ系列臥式油泵裝置產品簡介:

WBZ系列臥式齒輪油泵裝置廣泛用于稀油潤滑系統或液壓傳動系統中，可作為液壓系統動力源的油泵裝置，也可用于輸送潤滑油或排送無腐蝕性的潤滑液體介質，適用介質粘度等級為N22～N460的工業潤滑油或液壓油的溫度為50℃±5℃。此油泵裝置具有結構簡單、工作可靠、維修方便等特點。

WBZ系列臥式油泵裝置型號說明：

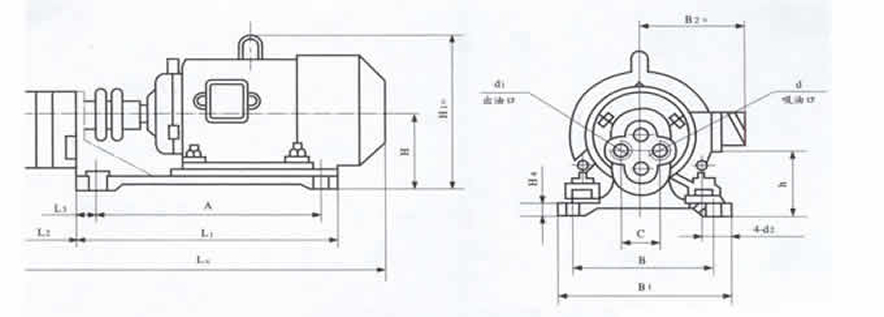

WBZ系列臥式油泵裝置外形圖：

WBZ系列臥式油泵裝置技術參數：

型號	公稱壓力 Pa	齒輪油泵				電動機
		型號	公稱流量 h/min	公稱排量 ml/r	吸入高度 mm	型號	功率 w	轉速 min
WBZ-6	＜2.5	CB2-B6	6	4	500	Y80L-4-B3	0.55	1450
WBZ-10		CB2-B10	10	7
WBZ-16		CB2-B16	16	11		Y90L-4-B3	1.1
WBZ-25		CB2-B25	25	17
WBZ-40		CB2-B40	40	28		Y100L1-4-B3	2.2
WBZ-63		CB2-B63	63	45
WBZ-100		CB2-B100	100	70		Y112M-4-B3	4
WBZ-125		CB2-B125	125	86

WBZ系列臥式油泵裝置技術規格：

型號	L≈	L1	L2	L3	A	B	B1	B2≈	C	H	H1≈	H2	H3	H4	h	d	d1	d2
WBZ-6	314	265	58	80		120	165	79	35	95	125	100	28		75	Z3/8"	Z3/8"	12
WBZ-10	326		65
WBZ-16	446	370	76	27	310	160	220	155	50	130	240	128	43	30	109	Z3/4"	Z3/4"	15
WBZ-25	454		84
WBZ-40	498	405	92	25	360	215	250	180	55	142	265	152	50		116	Z1"	Z3/4"	15
WBZ-63	510		104
WBZ-100	620	500	119	27	430	260	300	210	65	172	355	185	60	40	140	Z1/4"	Z1"	19
WBZ-125	628		126

備注：需配防防爆電機及變動電機功率時，訂貨請注明
