LBZ系列立式油泵裝置(Q/ZB257-77)

LBZ系列立式油泵裝置產品簡介:

本裝置適用于稀油站中作為輸送潤滑油的立式齒輪油泵裝置，也可用于液壓傳動系統作為動力源或輸送無腐蝕的潤滑液體介質，適用介質的粘度為N22-N460的工業潤滑油或液壓溫度50℃±5℃。

LBZ系列立式油泵裝置型號說明：

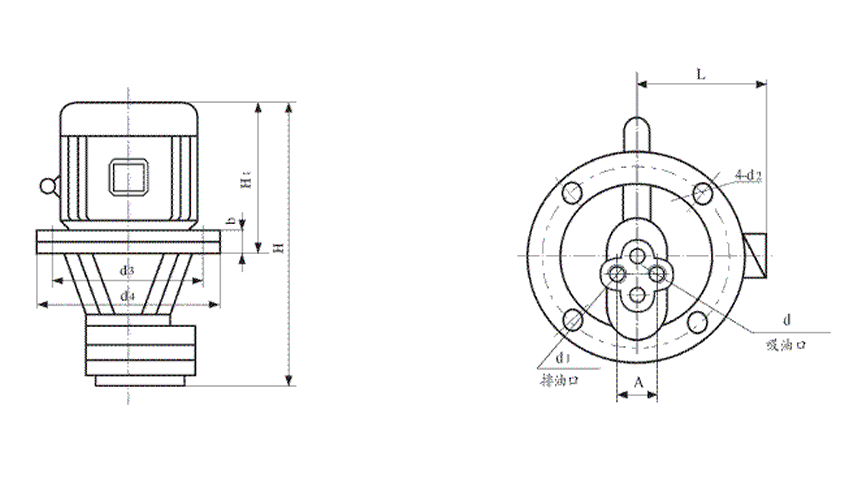

LBZ系列立式油泵裝置外形圖：

LBZ系列立式油泵裝置技術參數：



型號	公稱壓力 Pa	齒輪油泵				電動機
		型號	公稱流量 h/min	公稱排量 ml/r	吸入高度 mm	型號	功率 w	轉速 min
LBZ-6	＜2.5	CB-B6	6	4	500	Y80L-4-B3	0.55	1450
LBZ-10		CB-B10	10	7
LBZ-16		CB-B16	16	11		Y90L-4-B3	1.1
LBZ-25		CB-B25	25	17
LBZ-40		CB-B40	40	28		Y100L1-4-B3	2.2
LBZ-63		CB-B63	63	45
LBZ-100		CB-B100	100	70		Y112M-4-B3	4
LBZ-125		CB-B125	125	86
LBZ-160		CB-B160	160	110			5.5

LBZ系列立式油泵裝置技術規格：

型號	d	d1	d2	d3	d4	A	b	L	H	H1
LBZ-6	Z3/8"	Z3/8"	11	165	200	35	30	140	423	275
LBZ-10									435
LBZ-16	Z3/4"	Z3/4"	11	165	200	50	30	140	474	293
LBZ-25									482
LBZ-40	Z1"	Z3/4"	13	215	250	55	32	155	520	328
LBZ-63									532
LBZ-100	Z21/4"	Z1"	13	215	250	65	32	180	606	363
LBZ-125									615
LBZ-160	Z2"	Z11/2"	15	265	300	96	38	210	656	415

備注：

1、本裝置所使用潤滑油為N22-N460工業潤滑油，油液應清潔，無任何機械雜質。

2、裝置的運轉方向按標牌指示箭頭為準。

3、使用時，若發現不吸油或油量不足時，應檢查管道是否被堵塞，接頭是否已扳緊，防止有空氣進入或有泄漏情況。



需配防防爆電機及變動電機功率時，訂貨請注明
